Делаем подъемные ворота самостоятельно

Изготовление подъёмных ворот

Изготовление подъёмных ворот своими руками — схема, расчёты и последовательность действий

Подъемные ворота – одна из удобных конструкций, активно используемых для обустройства входного пространства. Это гарантия сверхнадежности от воздействия факторов внешней среды и злоумышленников. Несмотря на удобство использования, конструкция довольно сложна в плане устройства.

Обычно подъемные ворота изготавливают под заказ, заранее сняв замеры. Если вы владеете навыками работы со сварочным аппаратом, то можете справиться самостоятельно. Давайте изучим более детально основные вопросы процесса: выбор материала, подсчеты/расчеты, список необходимых инструментов. В качестве непосредственного руководства может служить наша пошаговая инструкция, к которой вы при необходимости можете обратиться.

А для начала поспешим разобраться, какие бывают виды подъемных ворот?

Виды подъёмных ворот

Специалисты пользуются при производстве ворот специальным документом – ГОСТом. Он касается только металлических конструкций, предъявляя обобщенные параметры и характеристики процесса их изготовления.

Согласно документации, принято делить схемы подъемного воротного полотна на три типа:

  • Секционная;
  • Поворотная;
  • Вертикальная.

Третья разновидность практически не применяются для частных построек. Это объясняется тем, что для подъемного механизма необходимо наличие высоких потолков. Подобное сооружение неплохое для применения в условиях склада или иных рабочих площадей, где высота потолочного пространства начинается от пяти метров.

Подъёмно-секционные

Данная разновидность – это несколько панелей, ширина которых равна 40-60 см. Они закрепляются посредством шарниров. Открывающаяся панельная створка подтягивается наверх под потолочную поверхность.

Панельное сооружение перемещается благодаря наличию барабанной системы и торсиона со встроенным пружинным механизмом. Производство поднимающихся воротных сооружений основано на технологии создания сэндвич-панелей.

Внешняя сторона полотна создается из оцинкованной стали, покрытой полимерами. Внутри находится материал, сохраняющий тепло внутри помещения, толщиной 50-90 мм. Чтобы изолировать панели друг от друга используют пробковый утеплитель для снижения пропускания холодных воздушных масс.

Преимущества конструкции:

  • Минимально возможное расстояние при подъезде к въезду;
  • Хорошая теплоизоляция внутри помещения;
  • Возможность монтажа сооружения в любые разъемы;
  • Легкий ремонт;
  • Стильный облик.

Из недостатков стоит отметить сложное устройство и, конечно, не для всех доступную стоимость. Подъемный механизм слишком быстро становится неисправным, поэтому высокой надежности ожидать не стоит.

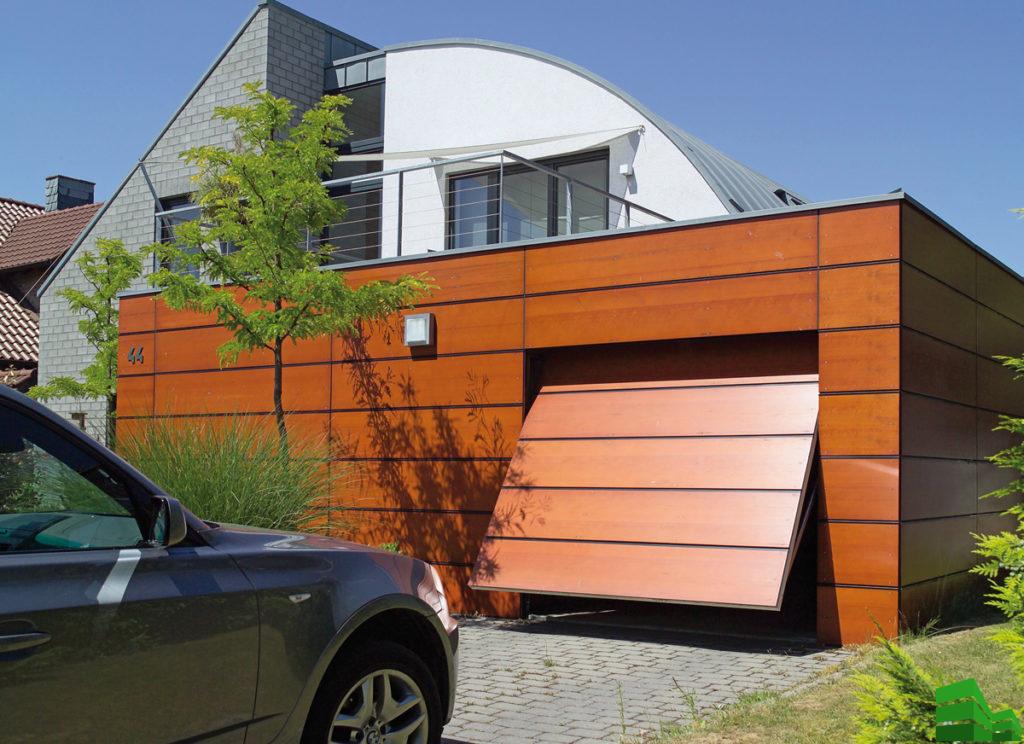

Подъёмно-поворотные

Следующий вид – сочетание сплошного защищающего полотна и поднимающегося механизма. Поднимаясь, конструкция поворачивается под углом 90° и движется кверху.

Механизм рычагов и шарниров, а также противовесная система – это то, на чем основывается работа конструкции. Само воротное сооружение состоит из опорной коробки, подъемной створки и собственно открывающего механизма.

Преимущества:

  • Наличие встроенной блокирующей системы, которая повышает надежность;
  • Прочная защитная створка;
  • Бесшумное, легкое открытие;
  • Простое устройство ворот.

Без минусов никуда – тяжелый вес конструкции – это то, что первое приходит на ум. Поэтому перед установкой рекомендуется соорудить надежную раму. При повреждении защитного полотна, понадобится осуществить демонтажные работы и заменить раму.

Подготовка к строительству

Процесс создания секционно-подъемных ворот — занятие, над которым предстоит потрудиться. Это объясняется наличием большого числа деталей, крепежей и др. Поэтому, невзирая на то, что готовое воротное оборудование будет стоить немного дороже, лучше обратиться к специалистам за помощью. По крайней мере, такие ворота будут более качественными.

А если вы все-таки решились на самостоятельные работы, тогда необходимо как следует подготовиться: заняться отделкой проема, замерить и рассчитать конструкцию, материалы, инструменты, а также закупить и доставить на место стройматериалы.

Выбор материала

Чтобы изготовить каркасную коробку под отдельную панель необходимо следующее:

  • Профиль;
  • Стальные уголки;
  • Пеноплекс.

Зафиксировать панели можно посредством стальных петель. Последние крепятся в 3-х месторасположениях. В проем вставляются направляющие рельсы, изготавливаемые из профиля или 2-х металлических уголков. Их придется сварить между собой.

Место, где вертикальные и горизонтальные рельсы соединяются, нужно сделать из П-образного швеллера (профиля). Альтернативой может послужить Z-образный элемент.

Из последнего профиля создаются горизонтальные рельсы. Они фиксируются стальным подвесом разнообразной конфигурации. Если направляющие присоединяются к балкам из дерева, то можно обойтись стандартным уголком.

Чтобы создать противовес, нужно взять стальной трос, сечение которого равно 4 мм. Также понадобятся подвесной ролик, канатный шкив, фиксирующий карабин, груз и соответствующие пружины.

Расчёт материала

Чтобы правильно рассчитать количество стройматериала, который потребуется для работы, необходимо высчитать габариты будущих ворот.

В этом помогут следующие значения:

  • Высота проема – величина, зависящая от габаритов транспортного средства. Лучше, если она будет больше высоты автомобиля примерно на 30-40 см;
  • Ширина проема – величина, аналогичная предыдущей. Здесь она также должна превышать автомобильные габариты примерно на 20 см;
  • Притолока – пространство между проемом и потолочной поверхностью. Величина зависит от привода, но лучше, если в запасе будут дополнительные 30 см;
  • Заплечники – величина, зависящая от противовеса и пружин.

Перечисленные показатели и данные, которые можно узнать с их помощью, помогут вычислить требуемый объем стройматериалов.

Список материалов и инструментов

Чтобы обшить полотно принято использовать профлист, поверхность которого покрыта полимерами. Закупая стройматериал, рекомендуется брать немного больше, чем ожидается.

В ходе монтажных и сборочных работ понадобится сварочная техника. Но, самое важное, это уметь им пользоваться, иначе толку никакого. Дополнительный инструментарий: перфоратор, болгарка, дрель, рулетка, шуруповерт, ключи.

Пошаговая инструкция по сооружению и монтажу секционных ворот

Первоначально необходимо поработать над укреплением дверного проема.

Как подготовить проем:

  • При необходимости отштукатурить поверхность;
  • Проверить соотношение плоскостей стенок и проема;
  • Выровнять основание, проверив его уровнем;
  • С помощью железных уголков укрепить притолок и пристенки.

Далее необходимо удостовериться в прочности напольного покрытия и ровном расположении – здесь на помощь приходит строительный уровень. Максимальная погрешность не должна превышать 1 мм.

Секционные ворота создаются путем соединения элементов между собой петлями. Заниматься монтажом такого воротного полотна самостоятельно без помощника достаточно трудно. В ходе работе обязательно нужно помнить о мерах безопасности. Человек, занимающийся процессом, должен иметь при себе перчатки и каску. Нельзя забывать и про защиту глаз.

Для начала необходимо нанести графические разметки, определяющие места крепления несущих элементов. При размерах деталей, превышающих габариты проема, необходимо его расширять. Высоту и ширину проема нужно точно замерить. Для высоты берется минимальное значение, а для ширины – максимальное.

Две направляющих планки необходимо установить так, чтобы они находились параллельно друг другу. Их следует соединить С-профилем и рейкой в верхней части.

Внутренняя часть рамы должна совпадать по размерам с проемом. При соединении элементов кронштейном, профили необходимо запилить под прямым углом.



Специальные планки понадобятся, если в работе используется перфорированный профиль.

Готовую конструкцию рамы рекомендуется выставлять с помощью строительного уровня. предварительно на поверхность нужно установить опору. С этой задачей неплохо справится С-профиль.

Выставив уровень, обязательно следует проверить правильность его расположения относительно горизонтали. Для точности лучше нанести метки на проем. Торцевую часть конструкции будет легче выставлять, опираясь на нанесенные отметки.

Монтаж направляющих реек

Вертикальные направляющие рейки лучше всего крепятся с помощью стандартных кронштейнов и способа прямой фиксации. Специалисты рекомендуют применять фиксирующий способ, который потом можно при необходимости откорректировать:

  • Зафиксировать раму в проеме;
  • Проверить расположение с помощью уровня;
  • Затянуть крепежные элементы.

Дуговые направляющие рейки следует временно закрепить с вертикальными стойками. Для этого понадобятся несколько болтов, шайбы или фиксирующие рейки. Горизонтальные направляющие вставляются и фиксируются в дуговых. Для уменьшения размеров упаковки вертикальные направляющие можно разделить напополам. Прямой коннектор поможет скрепить детали. При закреплении необходимо следить, чтобы в местах крепежа не возникали провалы или пороги. Иначе заклинивание неизбежно.

Ослабленную конструкцию горизонтальных направляющих можно придержать С-профилем.

Устройство приводной системы

Разработаны два балансировочных механизма, представленные пружиной и торсионным валом Функционируют они почти одинаково, отличия касаются месторасположения их компонентов.

Торсионный вал крепится в верхней половине проема.

Конструкция включает в себя пружины и шкивы, натягивающие части проема. Трос закрепляется на шкивы, он спускается до середины ворот. Нижняя часть – месторасположения коуша, который подсоединяется на штифт.

Внимательно нужно отнестись к установке и сборке вала. Требуется правильно отрегулировать ширину проема и зафиксировать две части фланцем. Вмонтировав нижнюю секцию, зафиксировав трос, нужно хорошо затянуть регулировочные болты.

Пружину установить гораздо проще. Ее фиксируют там, где установлена вертикальная направляющая. Обычно механизм собирают в заводских условиях. Трос, аналогично валу, крепится в нижней части, но отличия касаются регулировки.

Собрав ворота полностью, следует еще раз основательно проверить регулировку. Вы должны не допустить опускания или поднятия основания. В процессе открытия или закрытия ни одна секция не должна двигаться самопроизвольно.

Как отрегулировать:

  • Усилить натяжение вала, если секция опускается;
  • Пружину лучше растянуть, переместив фиксатор.

При правильно выполненных действиях полотно должно располагаться на уровне, до которого его поднимали.

Установка полотна ворот

Установка самого воротного полотна – один из самых простых этапов работы. Секции придется устанавливать по очереди, одну за другой, между направляющими планками. Роликовые опоры после закрепляются болтами в торцевой зоне. Иногда производитель предоставляет вспомогательные стальные накладки. Если в комплекте такие детали имеются, значит останется только подсоединить небольшие кронштейны болтами.

Для монтажных работ необходимо применять два крепежных комплекта – для двух сторон полотна.

Накладными петлями секции соединяются между собой. Для скрепления можно воспользоваться саморезами, которые обычно используют для сэндвич-панелей.

Далее следует провести регулировку роликов:

  • Прижимаем секцию ближе к уплотнительному материалу;
  • Выставляем две верхние направляющие, ответственные за поворачивание при открытии ворот.

С этим все. Закрываем гараж и отключаем свет. Это делается для проверки воротной конструкции на наличие щелей. Их можно обнаружить между рейками или стенками.

Теперь дело за малым – установить дополнительную фурнитуру: замки, ручки, накладки. Все это заметно улучшит внешний вид ворот.

Вопрос автоматики и привода

Для автоматики секционных ворот предусмотрено использование нескольких способов:

  • Использование навального привода. Здесь отмечается наибольшая мощность, рассчитанная на тяжелые, громоздкие воротные полотна. Мотор монтируется с любой стороны торсионного вала. Электрический мотор воздействует силой на вал, приводя его в движение. Благодаря этому ворота открываются или закрываются. Автоматический механизм должен быть оснащен усиленной цепной техникой;
  • Потолочная автоматика. Мощности, которая генерируется в таком механизме, хватит лишь на небольшие ворота. Механизм следует закреплять на потолочной поверхности недалеко от проема. Воротное полотно открывается или закрывается за счет работы троса, зафиксированного тяговым рычагом наверху конструкции.

Установка автоматического механизма:

  • Проверяем воротное полотно на наличие зазоров;
  • Не отступая от рекомендаций инструкции, выполняем сборку направляющих;
  • Направляющие крепим в центральной части потолочной поверхности;
  • Дюбелями закрепляем кронштейны к потолку;
  • Монтируем приводной механизм;
  • Устанавливаем рычаг, одну часть которого крепим к створке, а вторую – к тросу;
  • Прокладываем электропроводку;
  • Проверяем работу механизма.

Покупая привод, обязательно обращайте внимание на материалы, из которых он собран.

Видео: секционные ворота своими руками

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы установить такую конструкцию, необходимо придерживаться следующих рекомендаций:

  • Подготавливаем проем. Для этого понадобится установить опоры на пол, погружая их на глубину 2 см. Можно воспользоваться брусками, зафиксировав их болтами;
  • Собираем раму. Устанавливаем горизонтальную планку так, чтобы она находилась параллельно перемычке проема на расстоянии, которое соответствует длине воротного полотна;
  • Свариваем две рейки из четырех уголков. По ним будут передвигаться роликовые механизмы, прикрепленные к створке. Их фиксируют обычно саморезами. Время от времени не забывайте проверять надежность крепления;
  • Занимаемся изготовлением конструкции полотна. Соединяем профиля между собой сварочным аппаратом, подсоединяя к готовому коробу несколько диагональных реек. Собранный каркас внешне напоминает шесть квадратов, соединенных между собой;
  • Устанавливаем ролики наверху рамы;
  • Поверхность ворот обшиваем антикоррозийным материалом;
  • На вертикальные опорные планки устанавливаем подвижные кронштейны, а к ним крепим пружины.

На готовую раму вешаем воротное полотно. Не забудьте для большей безопасности установить замок. Для теплоизоляции ворот можно использовать пенопласт. А об этом более подробно поговорим прямо сейчас в следующем подразделе.

Утепление гаражных ворот

Все имеющиеся зазоры обрабатываем пенополиуретаном. Это необходимо делать для того, чтобы тепло не уходило из гаража через щели. Створки лучше всего обработать грунт-эмалью – это поможет обеспечить надежную защиту оборудования от коррозии. Дождавшись высыхания всех слоев, можно браться за теплоизоляцию.

С этой задачей справится пенопласт. Его устанавливают на металлическое основание или устанавливают между лагами конструкции.

При первом варианте нужно просто подклеить материал к створкам. Во втором случае понадобится предварительно изготовить каркас из дерева, в который будет установлен материал, сохраняющий тепло.

Для корректного использования воротных полотен необходимо отрегулировать их, натянув пружину. Делается это очень легко – достаточно закрутить гайку. Если проблему решить не удалось, придется изменить место крепежа элемента. Воротная конструкция без напряжения поднимается, если с наружной части установить специальную ручку на расстоянии одного метра от земли.

Вопрос автоматики

Автоматический подъемный механизм может представлять собой автомобильную сигнализацию. Для приводного устройства сойдет реверсная лебедка, способная самопроизвольно блокироваться. Она функционирует от электросети 220В. Минимально она способна поднимать от 120 кг.

Автоматическое оборудование предназначено для поднятия ворот к потолочной поверхности. Неоспоримый недостаток – высокая стоимость конструкции. Механизм устанавливается на потолок и поднимает ворота благодаря работе троса. Последний крепится одной частью к створке, а другой – к электрическому приводу.

Трос устанавливается в металлическом профиле, который зафиксирован в подвешенном виде с помощью кронштейнов к потолку.

Еще допускается использование гидравлического привода. Оба привода фиксируются с двух сторон у внутренней части основания.

Запомните, чтобы правильно провести установку подъемных ворот своими руками разных конструкций, главное, грамотно составить чертеж. Не менее важно, соблюдать рекомендации специалистов, придерживаясь последовательности действий. Обязательно по окончанию работ следует провести завершающую регулировку.

Видео: изготовление подъёмно-поворотной конструкции
